Potřeboval jsem zvýšit dosah venkovního čidla teploměru, které pracuje v pásmu 433Mhz.
Inspirace:
Antény pro malé bezdrátové systémy
Odtud vyplynula délka antény 16,5 cm
Zvětšení dosahu bezdrátových modulů
Tady jsem se dozvěděl o "Protiváze". A rozměry protiváhy 35×35cm.
Konstrukce protiváhy
Inspirace kam zapojit protiváhu
Realizace
Zjištění stavu
Rozdělal jsem vysílač a zjistil, že anténa je realizována drátkem s izolací, který byl uvnitř stočen okolo obvodových hran a tvořil tak písmeno "U". Po natažení a změření drátku - 16,5cm. Takže jsme doma.
Úprava

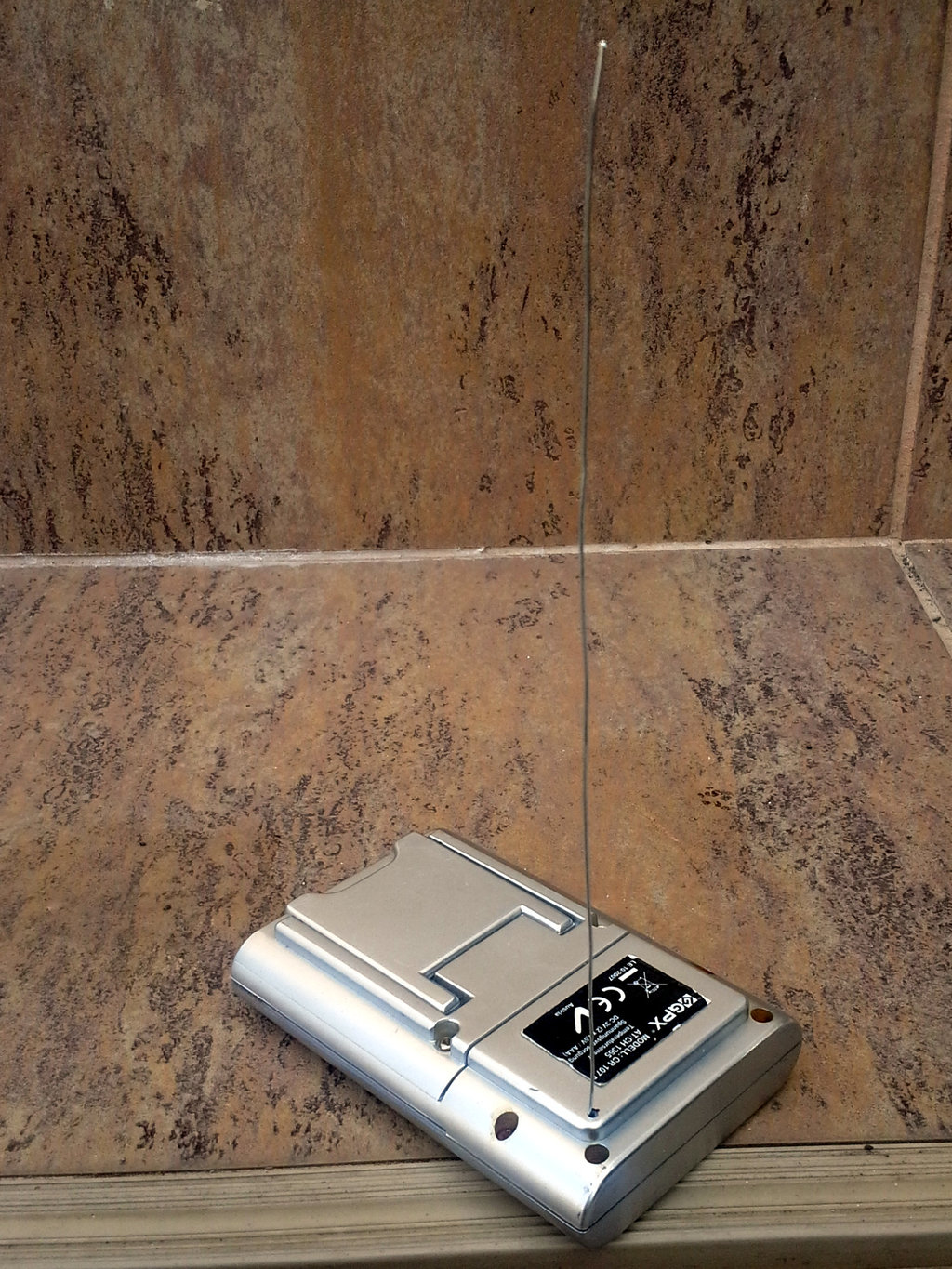

Čidlo po úpravě

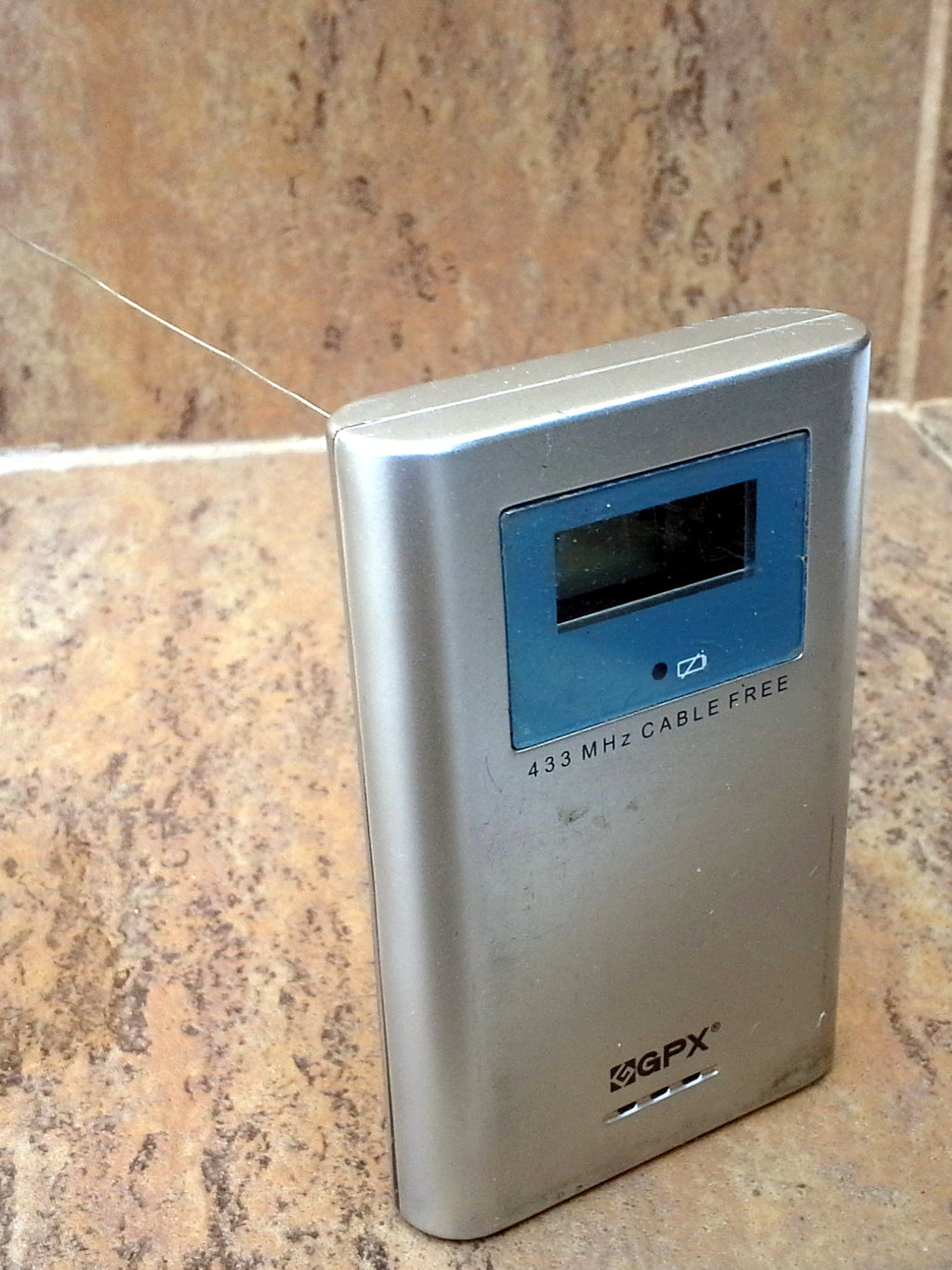

Čidlo po úpravě
Vzal jsem co doma bylo - pozinkovaný vázací drát o průměru xx. Odpájel jsem původní drátek a připájel novou anténu. Poté do krabičky jsem vyvrtal dírku, prostrčil novou anténu, zašrouboval a hurá na testy. Dále je nutno zaizolovat díru s anténkou aby dovnitř nešla vlhkost!
A funguje!!!
Mezi čidlem a přijímačem je jedna zeď. Původně čidlo nedosáhlo do vzdálenosti 6m. Po změně bez problému. Dalším měřením zjištěn dosah 10,5m. Protiváhu tím pádem není nutno relizovat.
To Do
Dalším úkolem bude napájení. Kdo má pořád kupovat baterky? Navíc v zimě jejich výdrž značně klesá.
